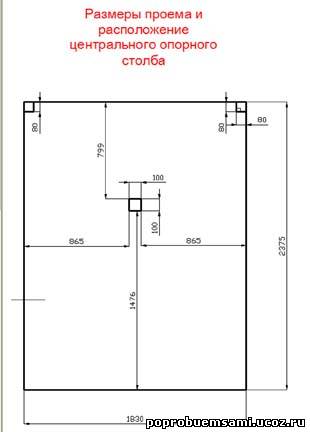

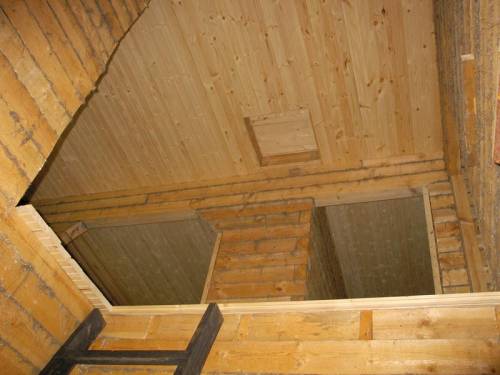

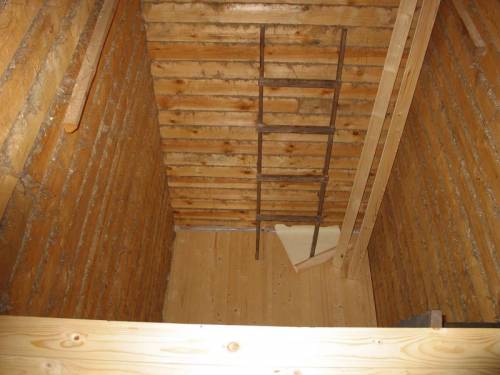

После завершения строительства дома у меня получился вот такой проём для лестницы (размеры ~ 1,8 м х 2,4 м):
Надо
сказать, что при создании рабочего проекта лестницы, выяснилось,
что места маловато, но было уже поздно что-либо переделывать (Совет: не пренебрегайте расчётом лестницы на этапе предварительного проектирования).
 |  |  |

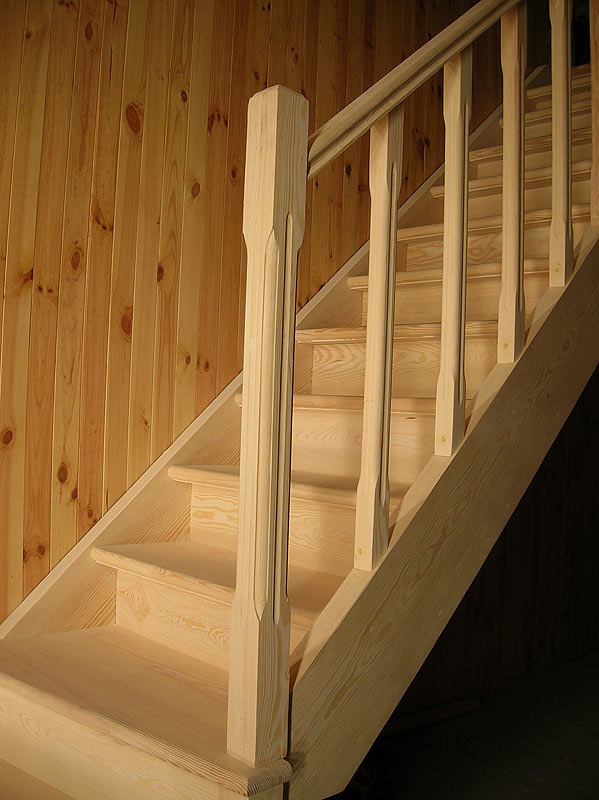

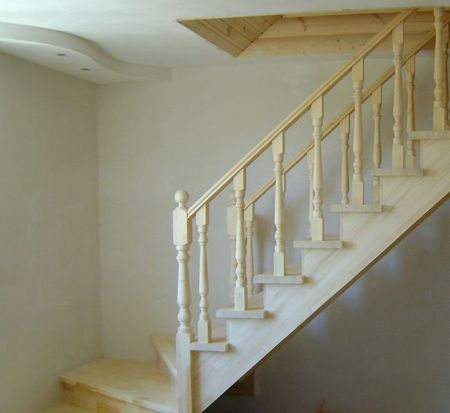

| На тетивах | На косоурах | На косоурах |
Рабочий проект лучше всего делать на компьютере, но подойдёт и вариант "на бумажке" (более трудоёмкий). Свой проект я делал в программе AutoCAD, хотя существуют и другие специальные программы для расчёта лестниц и создания рабочих чертежей, но у меня не было такой программы, поэтому пришлось потратить немного больше времени.
Я сделал следующие чертежи (чертежи привожу как есть, без редактирования, рамок и описаний и без узлов соединений элементов):

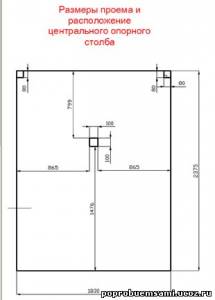

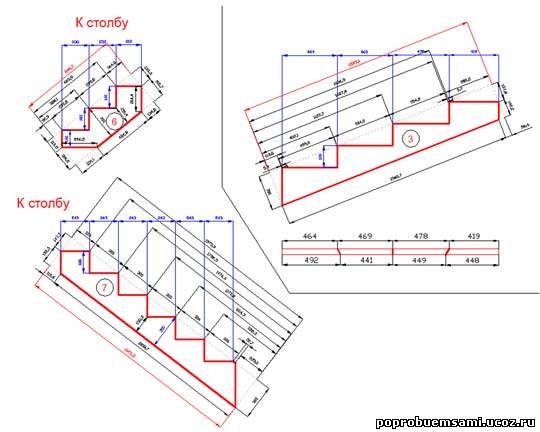

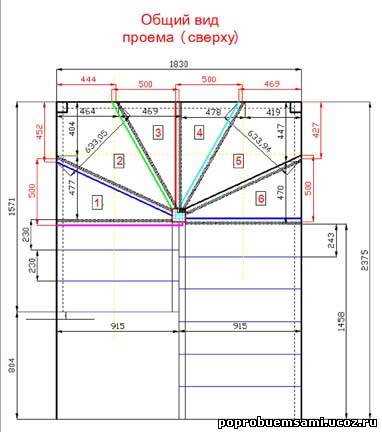

| 1. Проём - вид сверху | 2. Лестница - вид сверху | 3. Лестница - вид сбоку (внешние косоуры) |
 |  |  |

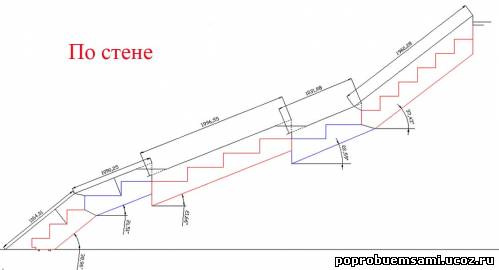

4. Лестница - вид сбоку (пристенные косоуры) |  | |

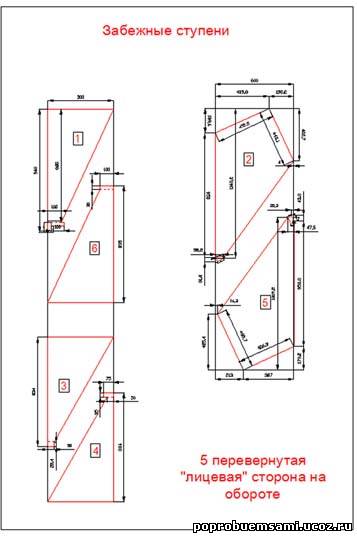

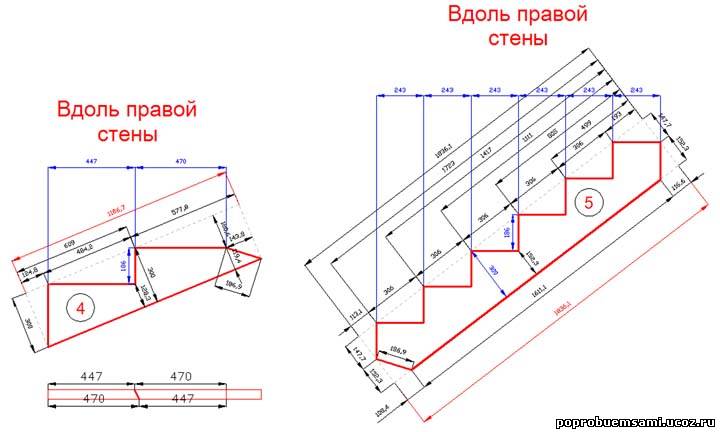

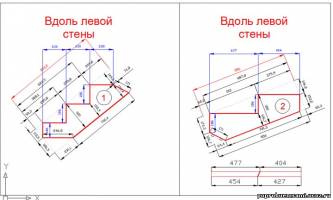

5. Деталировка элементов | ||
  | ||
  | ||
По мере создания чертежей необходимо продумать все узлы соединений (!!!) и определить необходимое количество крепёжных элементов (саморезы, "глухари", шканты, заглушки ...).
Итак, по окончании рабочего проекта у вас, помимо чертежей, ещё должна получиться примерно следующая таблица материалов для покупки:
| 1. | Тетивы (заготовки для косоуров) 3×0,3×0,04 м | 2 шт. |
| 2. | Тетивы (заготовки для косоуров) 4×0,3×0,04 м | 1 шт. |
| 3. | Щит для забежных ступеней 3×0,5×0,04 м | 1 шт. |
| 4. | Щит для забежных ступеней 2×0,6×0,04 м | 1 шт. |
| 5. | Ступень 1×0,3×0,04 м | 9 шт. |
| 6. | Подступёнок 1×0,2×0,018 м | 9 шт. |
| 7. | Опорный (заходной) столб | 5 шт. |
| 8. | Балясина | 15 шт. |
| 9. | Поручень | 5 м. |
| 10. | Центральный столб 100 х 100 мм L=3 м. | 1 шт. |
| 11. | "Глухарь" 8×100 мм | ___шт. |
| 12. | Саморезы чёрные L=____ | ___ кг |
| 13. | Саморезы желтые L=____ | ___ кг |
| 14. | Заглушки деревянные Ø16 мм | ___шт. |
| 15. | Клей для дерева | |
| 16. | Жидкие гвозди | |
| 17. |
